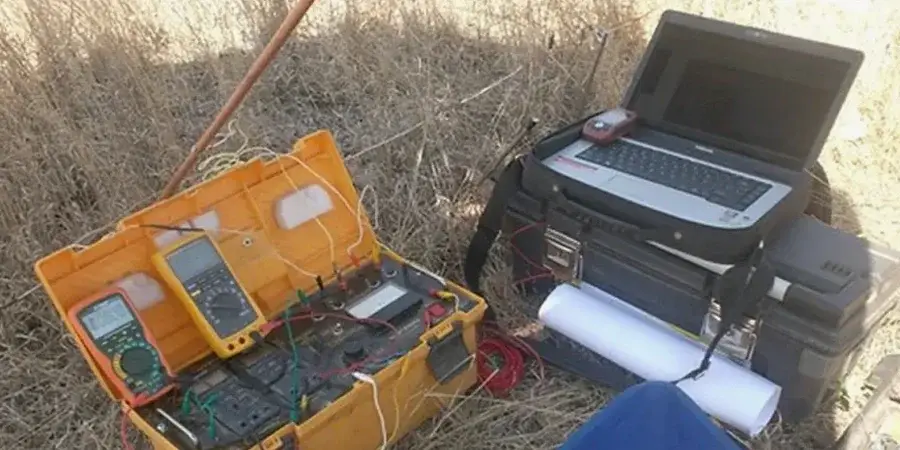

Um erro que a gente vê com frequência nas obras de Manaus é tratar o solo daqui como se fosse igual ao do Sudeste. A cidade está sobre a Formação Alter do Chão, com perfis profundos de sedimentos arenosos e argilosos que sofreram intenso intemperismo químico num clima equatorial úmido — a média anual de chuva passa de 2.200 mm e a temperatura raramente cai abaixo dos 24 °C. Isso gera solos lateríticos com comportamento elétrico bem variável, e quem dimensiona malha de aterramento sem uma Sondagem Elétrica Vertical acaba refazendo o projeto depois. Nosso laboratório executa o ensaio de resistividade elétrica com arranjo Schlumberger, percorrendo aberturas de eletrodos que vão de 1 metro até mais de 200 metros, e a interpretação das curvas segue algoritmos de inversão validados conforme ASTM D6431. Em zonas como o Distrito Industrial ou a Ponta Negra, onde a geologia local alterna camadas de areia branca com níveis argilosos, o contraste resistivo é enorme — e só a SEV consegue entregar um modelo de camadas confiável para o projeto elétrico e para o controle de corrosividade do solo. Às vezes o cliente precisa também de dados de resistência mecânica, e aí combinamos com um ensaio CPT para ter perfil contínuo sem perturbar a amostra.
O solo laterítico de Manaus pode enganar até engenheiros experientes: uma crosta de 2 metros com 800 ohm.m às vezes esconde argila mole a 5 metros de profundidade com apenas 15 ohm.m — e isso muda todo o projeto de aterramento.
Como trabalhamos
Particularidades da região
A partir da Zona Franca nos anos 70, Manaus experimentou um crescimento acelerado que ocupou áreas de baixio, terra firme e encostas com controle geotécnico mínimo. Bairros como Cidade Nova e São José Operário foram erguidos sobre solos que, como se sabe hoje, exibem grande variação lateral de resistividade — consequência de paleocanais e lentes arenosas que a sondagem mecânica isoladamente não identifica. Em projetos de aterramento elétrico, o erro mais frequente é subdimensionar a malha ao adotar uma resistividade média que não reflete a camada real de atuação dos eletrodos. Já testemunhamos situações em que subestações tiveram de refazer toda a malha porque o método Wenner de quatro pontos, de caráter superficial, não detectou uma lente condutiva a 8 m de profundidade. Essa incerteza é eliminada pela SEV. Outro problema é a corrosão galvânica em fundações metálicas e armaduras: solos com resistividade inferior a 30 ohm.m são considerados agressivos, e em Manaus isso ocorre em áreas de várzea e igarapés aterrados, onde a matéria orgânica em decomposição gera ácidos húmicos que reduzem ainda mais a resistividade. Sem a realização do ensaio, a estrutura pode perder seção metálica em menos de dez anos.
Normas de referência
As normas e guias de referência incluem: ASTM D6431-18 (Standard Guide for Using the Direct Current Resistivity Method for Subsurface Site Characterization), ABNT NBR 15749:2009 (Medição de resistência de aterramento e de resistividade do solo), ABNT NBR 7117:2012 (Parâmetros do solo para projetos de aterramento elétrico — Procedimento), ISO 17025:2017 (Requisitos gerais para competência de laboratórios de ensaio e calibração) e IEEE Std 81-2012 (Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System).
Serviços técnicos associados
SEV para projetos de aterramento elétrico e SPDA
Para o dimensionamento de malhas de terra segundo a NBR 7117 e IEEE 80, uma campanha típica envolve a execução de 3 a 5 SEVs distribuídas na área da futura instalação, com abertura AB suficiente para alcançar o dobro da profundidade prevista para as hastes. O relatório final apresenta o modelo de camadas geoelétricas, a resistividade equivalente calculada pelo método de duas camadas e recomendações sobre o tipo e a profundidade dos eletrodos para alcançar a resistência de terra desejada.
SEV para investigação geológico-geotécnica e ambiental
Entre as aplicações estão o mapeamento de paleocanais, o contato solo-rocha, plumas de contaminação e a avaliação de corrosividade. Em áreas metropolitanas que antes abrigaram lixões ou postos de combustível, a baixa resistividade associada a contaminantes orgânicos funciona como um indicador nítido. Quando o escopo requer correlação entre resistividade e propriedades mecânicas, integramos os resultados com sondagens SPT e análises granulométricas.
Parâmetros típicos
Perguntas e respostas
Quanto custa um ensaio de resistividade elétrica / SEV em Manaus?
O custo de referência é de $100.000 por SEV realizada com arranjo Schlumberger, incluindo relatório completo com inversão 1D. Esse valor abrange a mobilização da equipe de campo dentro do perímetro urbano de Manaus, 15 a 20 leituras por curva e o processamento em software especializado. Campanhas envolvendo múltiplas SEVs ou executadas em áreas remotas a partir do porto de Manaus podem acarretar custo logístico extra.
Qual a diferença entre o método Wenner e a SEV com arranjo Schlumberger?
No método Wenner de quatro pontos, o espaçamento entre eletrodos permanece fixo em cada medição, o que é prático para obter um valor médio de resistividade até determinada profundidade. Já a SEV Schlumberger expande gradualmente os eletrodos de corrente enquanto mantém fixos os de potencial, gerando uma curva de resistividade aparente versus profundidade que possibilita a modelagem de camadas sucessivas. Para projetos que necessitam da resistividade de cada estrato em profundidade — como malhas de aterramento e estudos de corrosão — a SEV oferece informações muito mais ricas.
Quanto tempo leva para executar uma SEV e entregar o relatório?
Uma SEV com abertura AB de até 200 metros leva de 2 a 3 horas para ser executada em campo, conforme as condições do terreno e a facilidade de cravação dos eletrodos. O processamento e a entrega do relatório técnico, contendo as curvas de inversão e o modelo de camadas, são concluídos em até 5 dias úteis. Se a campanha incluir múltiplas SEVs ou integração com outros ensaios, o prazo pode ser ligeiramente maior.
O solo úmido de Manaus interfere na medição de resistividade?
Sim, interfere, e por isso consideramos esse efeito no procedimento de campo e na interpretação. Em Manaus, o solo saturado nos primeiros metros — comum devido às chuvas frequentes — diminui a resistividade superficial, podendo ocultar contrastes com camadas mais profundas. Para mitigar isso, empregamos eletrodos de aço inoxidável com gel condutor para melhorar o contato e realizamos a inversão dos dados levando em conta a variação sazonal esperada do nível freático, calibração que a experiência local com a hidrologia da região torna mais precisa.
A SEV substitui a sondagem SPT na investigação geotécnica?
A SEV não substitui as sondagens — elas são complementares. Enquanto a SEV fornece um contraste geoelétrico que pode indicar variações de litologia, saturação ou contaminação, ela não mede a resistência mecânica, como faz o NSPT. O recomendado é realizar SEVs ao longo da mesma linha dos furos de sondagem, calibrar o modelo resistivo com o perfil de solo conhecido e, em seguida, extrapolar as informações para as áreas sem furos. Em Manaus, onde lentes de areia e argila se intercalam de maneira imprevisível, essa abordagem reduz significativamente o risco de surpresas durante a escavação.
