Monitoramento geotécnico de escavações em Manaus: controle seguro em solos da Amazônia

Q: A partir de que profundidade de escavação o monitoramento se torna obrigatório em Manaus?

Embora a NBR 11682 e as práticas de segurança recomendem instrumentação para escavações acima de 4 a 5 metros em áreas urbanas, em Manaus a presença de argilas moles saturadas e o nível d'água elevado justificam a instrumentação mesmo em cortes de 3 metros, especialmente quando há edificações vizinhas em um raio de 10 metros. A decisão depende do perfil geotécnico específico do terreno e do tipo de contenção adotado, mas em geral preferimos pecar pelo excesso de controle.

Q: Qual o custo médio do monitoramento de uma escavação em Manaus?

O investimento parte de aproximadamente R$ 100.000 para uma campanha básica com inclinômetros, piezômetros e marcos superficiais em uma escavação de médio porte, podendo variar conforme a profundidade, o número de seções instrumentadas e a complexidade da geologia local.

Q: Como são definidos os níveis de alerta durante a instrumentação?

Os limiares são estabelecidos na fase de projeto com base em modelos numéricos calibrados com parâmetros reais do solo — obtidos de sondagens e ensaios de laboratório. Tipicamente configuramos três estágios: 'Normal' (deslocamentos dentro do previsto), 'Atenção' (tendência de aceleração que exige inspeção visual) e 'Alarme' (deslocamento próximo ao limite de serviço da contenção, exigindo paralisação da escavação e medidas corretivas).

Q: O monitoramento continua após o término da escavação?

Sim, e essa etapa é frequentemente negligenciada. Mantemos a instrumentação ativa por um período mínimo de 3 a 6 meses após o final do corte, para verificar a estabilização dos deslocamentos e a dissipação das poropressões. Em obras com contenção definitiva, estendemos o monitoramento até que a estrutura permanente assuma integralmente os empuxos de projeto.

A diferença de comportamento do subsolo entre uma obra na zona sul de Manaus e outra no distrito industrial é gritante para quem está no canteiro todos os dias. Manaus assenta-se sobre a Formação Alter do Chão, com intercalações de argilas siltosas, areias finas e níveis lateríticos que mudam completamente a resposta de uma escavação em poucos metros de profundidade. O monitoramento de escavações aqui não admite generalizações: exige uma leitura fina do perfil geotécnico local, especialmente porque o nível d'água elevado, típico da bacia amazônica, transforma qualquer contenção em um desafio hidromecânico. A instrumentação de campo — com inclinômetros, piezômetros de corda vibrante e marcos superficiais — permite antecipar deslocamentos e evitar rupturas que, em solos brandos, podem evoluir sem aviso prévio. Antes de iniciar a escavação, recomendamos complementar a campanha com sondagens SPT para calibrar os parâmetros de resistência nos horizontes mais solicitados.

Em solos tropicais com lençol freático elevado, a leitura contínua de piezômetros e inclinômetros é a única forma de evitar que uma escavação se transforme em um incidente sem aviso prévio.

Como trabalhamos

Uma observação que repetimos nas obras de Manaus é que a camada superficial de argila laterítica, muito comum nos platôs da cidade, engana bastante. Ela tem coesão elevada quando seca, mas perde resistência drasticamente ao entrar em contato com a água, o que acontece assim que a escavação atinge o lençol freático. O monitoramento de escavaações nesse contexto exige piezômetros multi-nível para mapear as subpressões e inclinômetros instalados atrás da contenção, garantindo que qualquer tendência de deslocamento seja detectada com antecedência. Nossa metodologia segue a ASTM D6230 para leitura de inclinômetros e a ASTM D7299 para sistemas de recalque, com transmissão remota de dados que permite acompanhar a evolução das deformações em tempo real. A integração desses dados com modelos numéricos calibrados localmente — usando parâmetros obtidos de ensaios triaxiais — é o que nos permite ajustar as frentes de escavação com segurança, mesmo quando a geologia revela lentes de areia saturada intercaladas nas argilas da Formação Alter do Chão. Para contenções atirantadas, a verificação da carga residual nos tirantes ao longo da escavação complementa o quadro de instrumentação, e muitas vezes recorremos a ensaios de arrancamento em ancoragens para validar a aderência no maciço tropical.

Monitoramento geotécnico de escavações em Manaus: controle seguro em solos da Amazônia

Particularidades da região

A presença de argilas porosas e fundações rasas em Manaus, cidade com mais de 2,2 milhões de habitantes, torna crítico o monitoramento de escavações em platôs lateríticos de 8 a 12 metros de profundidade. O principal perigo não se restringe à ruptura da contenção, mas sim à disseminação de recalques diferenciais para edificações vizinhas, podendo causar danos estruturais num raio de até três vezes a profundidade escavada, atrasos no cronograma e litígios onerosos. Um programa de monitoração bem projetado, com seções instrumentadas a cada 20 metros e medições diárias durante a fase ativa, diminui a chance de imprevistos geotécnicos e oferece o registro técnico necessário para comprovar o controle da escavação ante órgãos reguladores e seguradoras.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: [email protected]

Normas de referência

As normas técnicas adotadas são ASTM D6230-13 (Prática Padrão para Monitoramento de Movimento do Solo com Inclinômetros de Sonda), ASTM D7299-06 (Prática Padrão para Verificação do Desempenho de Sondas Inclinométricas Verticais), ABNT NBR 13.190:1994 (Recalque de Estruturas de Concreto - Procedimento), ABNT NBR 11682:2009 (Estabilidade de Encostas) e ABNT NBR 6122:2019 (Projeto e Execução de Fundações).

Serviços técnicos associados

Instrumentação de contenções com leitura remota

Nossa equipe instala inclinômetros (verticais e horizontais), piezômetros de corda vibrante e células de carga em tirantes, com transmissão contínua de dados via plataforma online. Alertas automáticos são enviados ao contratante sempre que deslocamentos ou subpressões ultrapassam os limites de projeto, permitindo ação imediata na frente de escavação.

Controle topográfico de recalques e deslocamentos

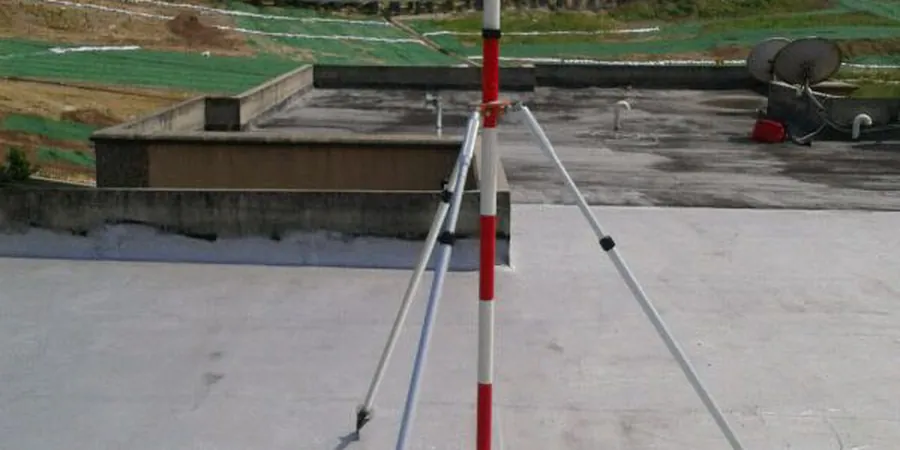

Realizamos nivelamento geométrico de alta precisão em marcos superficiais e prismas de monitoramento, com relatórios semanais que associam a evolução dos recalques às etapas da escavação. O serviço inclui análise da taxa de deformação e previsão de recalques futuros baseada em históricos da obra.

Parâmetros típicos

Parâmetro	Valor típico
Precisão do inclinômetro	±0.01 mm/m
Frequência de leitura piezométrica	A cada 15 min (automática)
Alcance de recalque superficial	±0.1 mm (NBR 13.190)
Profundidade máxima de instalação	Até 60 m (inclinômetro vertical)
Transmissão de dados	GPRS / rádio UHF (tempo real)
Níveis de alerta configuráveis	Normal, Atenção, Alarme (3 estágios)
Norma de referência para leituras	ASTM D6230-13

Perguntas e respostas

A partir de que profundidade de escavação o monitoramento se torna obrigatório em Manaus?

Embora a NBR 11682 e as diretrizes de segurança indiquem instrumentação para escavações acima de 4 a 5 metros em áreas urbanas, em Manaus a presença de argilas moles saturadas e o lençol freático elevado justificam a instrumentação até em cortes de 3 metros, principalmente em edificações vizinhas num raio de 10 metros. A decisão depende do perfil geotécnico específico e do tipo de contenção, mas nossa preferência é sempre pelo controle mais rigoroso.

Qual o custo médio do monitoramento de uma escavação em Manaus?

O investimento inicial é de aproximadamente R$ 100.000 para um programa básico com inclinômetros, piezômetros e marcos superficiais em uma escavação de médio porte, podendo variar conforme a profundidade, o número de seções instrumentadas e a complexidade geológica local.

Como são definidos os níveis de alerta durante a instrumentação?

Os limites são definidos na fase de projeto com modelos numéricos calibrados com parâmetros reais do solo de sondagens e ensaios. Normalmente configuramos três níveis: 'Normal' (deslocamentos dentro do esperado), 'Atenção' (tendência de aceleração que requer inspeção visual) e 'Alarme' (deslocamento próximo ao limite de serviço da contenção, exigindo paralisação e medidas corretivas).

O monitoramento continua após o término da escavação?

Sim, e essa etapa é muitas vezes ignorada. Mantemos a instrumentação ativa por no mínimo 3 a 6 meses após o fim do corte, para verificar a estabilização dos deslocamentos e a dissipação das poropressões. Em obras com contenção definitiva, estendemos o monitoramento até que a estrutura permanente assuma integralmente os empuxos de projeto.
