Manaus está sobre a Formação Alter do Chão, com espessos mantos de solo laterítico. A cidade, com mais de 2,2 milhões de habitantes, tem bairros inteiros sobre terrenos sedimentares da Bacia do Amazonas. Para projetos de porte, a velocidade de ondas de cisalhamento nos primeiros 30 metros — o parâmetro VS30 — define a categoria sísmica do local. O ensaio MASW captura esse perfil sem perfuração, usando um arranjo de geofones em superfície e uma fonte ativa. Em Manaus, as argilas siltosas e as areias finas da região exigem ajustes no offset para evitar ruídos de modos superiores. Complementamos com sondagens SPT quando a estratigrafia precisa ser confirmada em profundidade.
O VS30 não é só um número: ele define o espectro de projeto e pode reduzir o custo estrutural.
Como trabalhamos
Particularidades da região
Classificar o terreno com VS30 incorreto distorce o espectro de aceleração e pode levar a um dimensionamento perigosamente subestimado. Em Manaus, onde a sismicidade é baixa mas os solos moles do Holoceno aparecem em bolsões, a ABNT NBR 15421 exige a correta classificação sísmica para estruturas essenciais. Já vimos casos em que uma camada de argila orgânica mole a 5 metros de profundidade reduziu o VS30 em 30% — valor que um furo SPT isolado não revelaria. O MASW cobre toda a área do empreendimento. Se o projeto inclui taludes de corte na zona de expansão norte, associamos o estudo de estabilidade de taludes ao perfil de rigidez dinâmica obtido.
Normas de referência
Dentre as normas empregadas estão a ABNT NBR 15421:2006 para projeto sísmico de estruturas, a ABNT NBR 6122:2019 sobre fundações, a ASTM D5777-18 como guia de refração sísmica, e o Eurocódigo 8 (EN 1998-1:2004) como referência para classes de terreno.
Serviços técnicos associados
Perfil MASW ativo com VS30

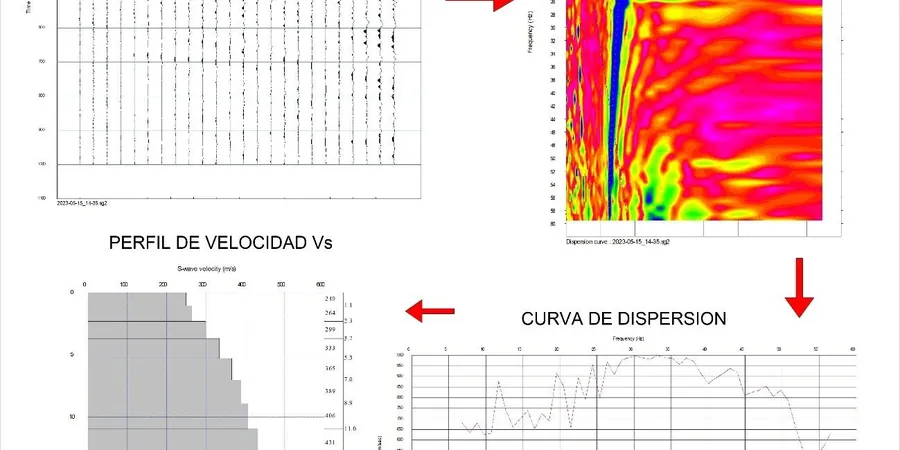

Realizamos a aquisição de dados utilizando um arranjo linear, processamos a análise de dispersão e geramos um relatório indicando a classe de terreno de acordo com a NBR 15421.
Combinação MASW + Refração Sísmica
Obtemos os perfis de ondas P e S ao longo do mesmo alinhamento, permitindo calcular o coeficiente de Poisson dinâmico e o módulo de elasticidade.
Microzoneamento de VS30 para loteamentos
Criamos uma malha de pontos utilizando o método MASW e realizamos interpolação espacial dos valores de VS30, resultando em um mapa de classes de terreno para auxiliar no projeto de fundações.
Parâmetros típicos
Perguntas e respostas
Qual o custo de um ensaio MASW em Manaus?
Para uma linha de MASW ativo com a entrega do relatório de VS30, o custo inicial é de $100.000 CLP, podendo variar de acordo com a quantidade de pontos e as dificuldades logísticas de acesso ao terreno.
Quanto tempo leva para ter o relatório de VS30?
O trabalho de campo para cada linha demanda entre 2 e 4 horas. Após a coleta, o processamento e a elaboração do relatório técnico com a classe de terreno são concluídos em no máximo 5 dias úteis.
O MASW funciona em terrenos com aterro não controlado?
O método é eficaz, porém requer precauções. Aterros heterogêneos causam atenuação das altas frequências e podem introduzir modos espúrios. Para contornar isso, ajustamos o offset e a energia da fonte de modo a assegurar a leitura da componente fundamental até a profundidade desejada.
